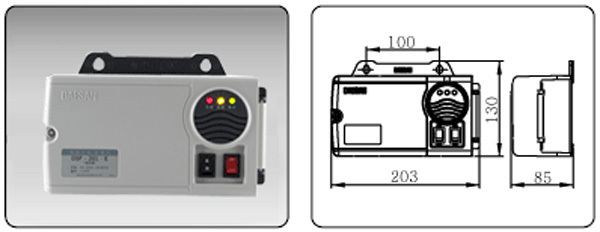

■ 외형치수도

▶ 특허 출원 제 2010-46301

▶ 디자인 출원 제 2010-38978

■ 특징

- 운전시 문제점이 발생하면 알람 및 점등 기능이 작동 합니다.

- 설치가 간편합니다.

■ 사양

■ 결선도

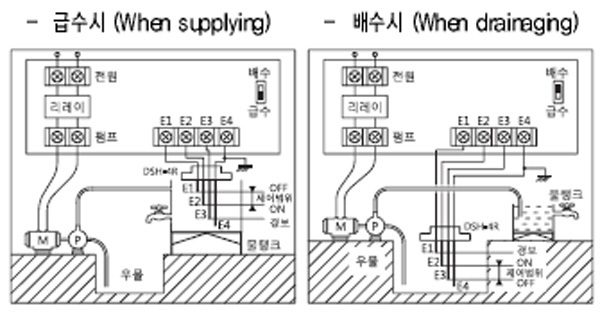

- 수위조절기 DSF-201-E 결선도

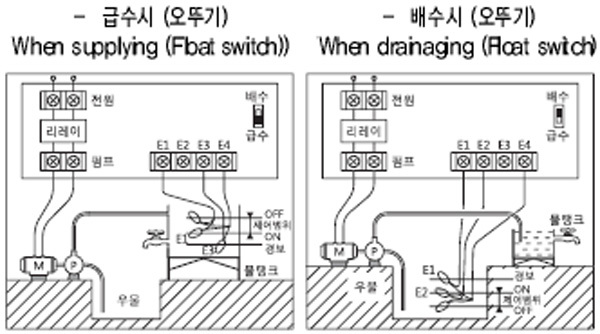

- 수위조절기와 FLOAT(오뚜기볼) 결선도

■ 사용방법

① 사용전압을 확인 후 결선하세요.

② 급수와 배수 스위치를 선택하세요. (제품 수령시 : 배수)

③ E1, E2, E3, E4를 위치에 맞게 전극봉을 연결하세요.

④ E4 스텐봉의 피복을 전체 제거하여 주세요.

⑤ 급수시 : E1 까지 수위가 도달하면 펌프가 정지하고 E2 이하면 펌프가 운전합니다. E3 이하면 갈수경보 및 시그날이 깜빡입니다.

※ Float Level S/W 사용시 : E4 와 E1, E4 와 E3 (경보) (E2 제외)

⑥ 배수시 : E2까지 수위가 도달하면 펌프가 운전합니다. E3 이하면 펌프가 정지합니다. E1까지 수위가 도달하면 만수경보 및 시그날이 깜빡입니다.

※ Float Level S/W 사용시 : E4 와 E2, E4 와 E1 (경보) (E3제외)

⑦ 자동운전시 문제가 발행하면 수동으로 임시 사용하세요. 수동운전시에는 경고기능은 OFF됩니다. (단, 펌프의 공회전 발생을 주의하세요.)

⑧ Float Level S/W 사용시에는 배수선(흑색,황색)을 결선하세요.

⑨ E4 접지는 물탱크가 금속일 경우에 물탱크에 접지하세요.

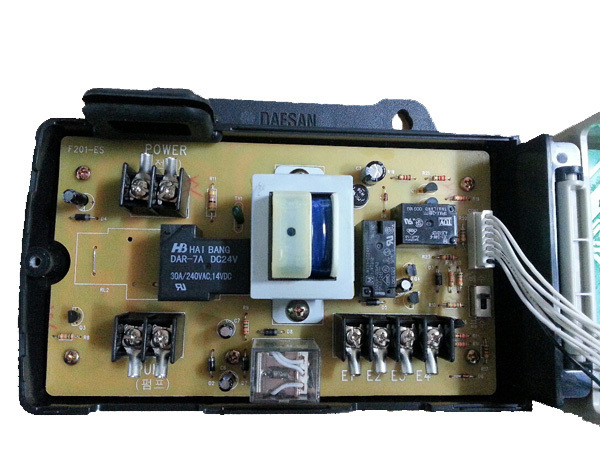

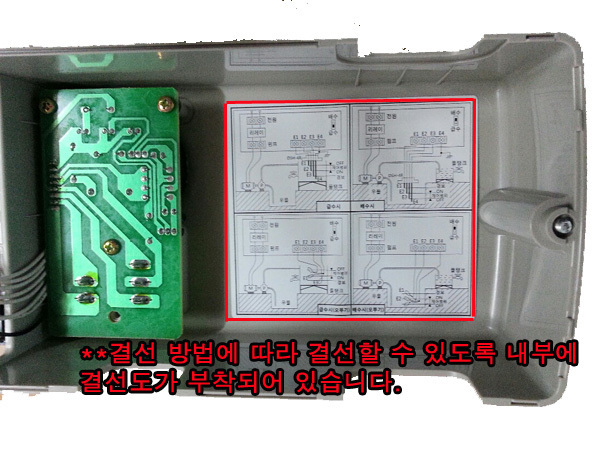

■ 제품내부이미지
